Protel DXP2004最新版

Protel DXP2004最新版是一款功能强大的线路板设计软件，它具有多样的功能，它可以将多个电路原理图和pcb设计图等组合起来，用户使用它可以用它来进行板卡设计，它具有专业的板卡设计模型，为用户设计节省时间。

Protel DXP2004最新版安装教程视频

Protel DXP2004最新版功能

1、分级线路图进入;

2、Spice 3f5混合电路模拟;

3、Protel DXP2004完全支持线路图基础上的FPGA设计;

4、设计前和设计后的信号线传输效应分析;

5、规则驱动的板卡设计和编辑;

6、自动布(Autorouting);

7、Protel DXP2004完整CAM输出能力。

Protel DXP2004最新版使用方法

1、打开Protel DXP软件，我们需要先创建一个工程组;

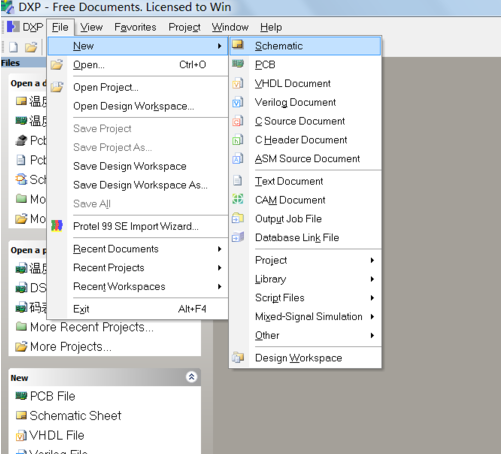

2、创建一个新工程，依次一级一级的菜单，【New】，【Project】,【PCB Project】;

3、创建一个SchDoc 电路原理图文件。当我们做好这些准备工作后，便可开始画图了;

4、Protel DXP可以结合Proteus电路仿真软件，Keil单片机C语言软件,系统的学习单片机。

Protel DXP2004最新版如何创建一个新项目?

1、在桌面上点击打开Protel dxp应用程序;

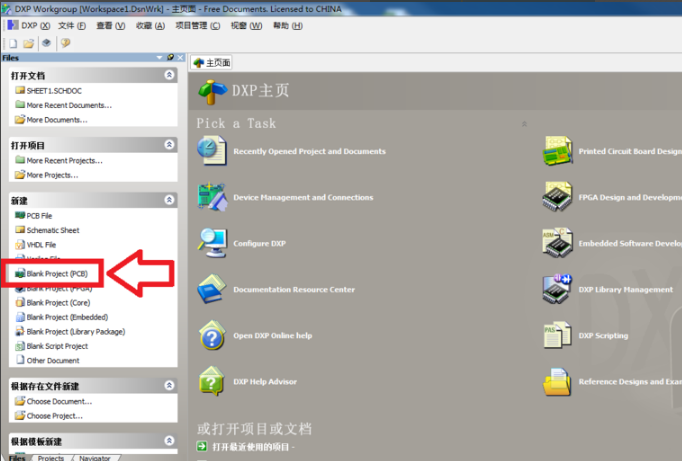

2、创建一个新的PCB项目有两种方式，首先我们可以在左侧的新建窗口中点击Blank Project(PCB)选项;

3、另一种方式是打开菜单中的<创建>，然后依次打开<项目>;

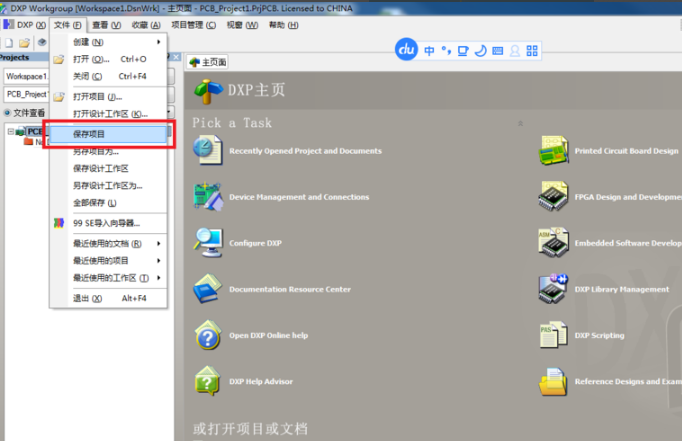

4、我们将这个创建的项目进行保存，打开菜单中的文件选项，然后在下拉的列表中选择保存项目;

5、选择我们要保存的路径，这里我们将其命名为<练习1..PrjPCB>，然后点击保存;

6、此时我们的项目就已创建完成。

Protel DXP2004最新版11月更新日志

1、修复若干bug;

2、优化细节问题;
