staruml是一款非常好的UML类图创建工具。这款软件可以根据您的需要和类图的内容生成java等一系列代码。它具有超强的开发性和可扩展性。感兴趣的朋友们赶快来下载吧。

软件特色

1、StarUML(SU)是一个生成UML类图、类图和其他类型的统一建模语言(unifiedmodelinglanguage，UML)图的工具。

2、根据类图的内容，可以生成和读取Java、C和C代码。Java、C和C代码反过来生成类图。

3、starUML是一个具有快速开发、灵活性和可伸缩性的开源项目。该网站提供了StarUML的可下载完整版本。

软件亮点

1、可以绘制9个UML图：用例图、类图、序列图、状态图、活动图、通信图、组件图、部署图、组合图等。

2、完全免费：StarUML是一个开源软件，不仅可以免费下载，还可以免费开放代码。

3、多种格式的图像文件：可以导出JPG、JPEG、BMP、EMF和WMF格式的图像文件。

4、语法检查：StarUML符合UML语法规则，不支持语法冲突。

5、正向和逆向工程：StarUML可以根据类图的内容生成Java、C、C代码，也可以读取Java、C、C代码逆向生成类图。

6、支持XMI:Staruml允许xmi1.1、1.2和1.3版本的导入和导出。XMI是一种基于XML的交换格式，用于交换由其他开发工具生成的UML模型。

7、导入Rose文件：StarUML可以读取rationalrose生成的文件，允许原始Rose用户切换到免费的StarUML。

8、支持模式：支持23种GoF模式(Pattern)，3种EJB模式。

使用教程

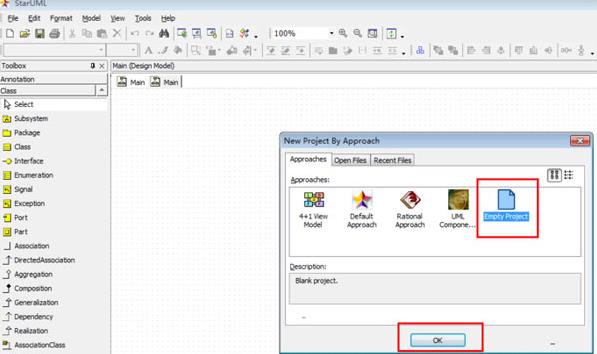

1、打开StarUML软件，选择Empty Project，然后单击OK。

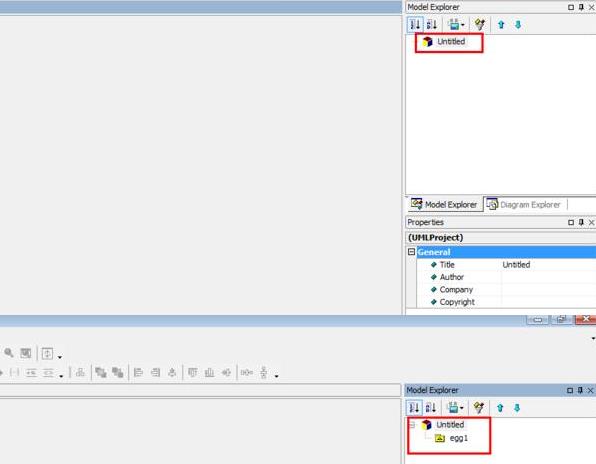

2、在界面中，右键单击“Untitled”，选择“add”“model”，然后将其命名为egg1。

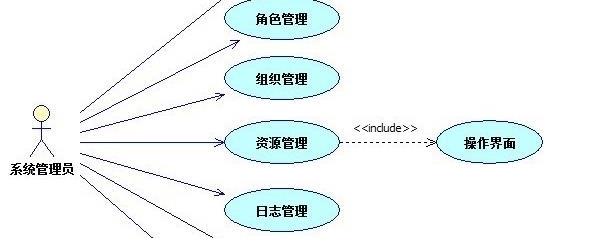

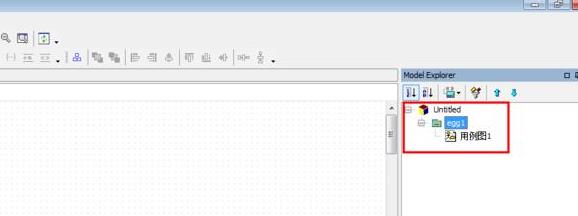

3、右键单击Egg1，选择“add diagram”“use case diagram”以创建名为“use case diagram 1”的用例图。

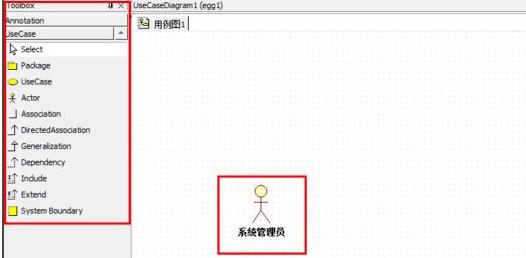

4、可以通过单击左侧工具栏上的工具，然后直接单击右侧空白区域来绘制图形并命名。

5、右键单击绘制的图形以设置图形的属性。
